Proprium Vera Unionis Ball Valve Provisores, OEM/ODM Officina

Plenus boreus, muri crassior crassitudo, Pressura usque ad PN16 (UPVC, CPVC, PVDF) aestimata est.
Obstructio Fabrica (Option), manubrium cincinno plena-aperto fieri potest).
DN15-50 ad plenum servitium vacuum.
Thelength of thevalve excedit consilium requisita HG-xx. Alonger spoolallws densior globus crassior PTFEseal, interiorplug fortior et sequela.
facile converti potest e manuali latae sententiae sine reposito corpore.
Novum fundum stare cum foramine inserto sinit valvulam in scamno vel tabella servari tantum insertis metallicis insertis.
Tollere thehandleand ponere theraisedlugs intothecarrier permittit foreasydisassembly of thevalve.
Causae exsistentes ostendunt ob factores tales errores instaltionis in pipelnes officinas esse, facile est causa unionis nucis praevaricari et effluere vel etiam laedi. Propterea non commendatur ut valvae cum nexu compaginis supra DN50. . utantur

Nec.

Partes

Materiae

Articulorum

PPH，UPVC，CPVC，PVDF，FRPP，PE

Unio nut

PPH，UPVC，CPVC，PVDF，FRPP

Corpus

PPH，UPVC，CPVC，PVDF，FRPP

Sede sigillum

EPDM/FPM/FFKM PTFE

Ball

PPH，UPVC，CPVC，PVDF，FRPP

Intus obturaculum

PPH，UPVC，CPVC，PVDF，FRPP

Stem

PPH，UPVC，CPVC，PVDF，FRPP

Palpate

ABS，PPG

Caulis o-anulus

EPDM，FPM，FFKM

O anulum

EPDM，FPM，FFKM

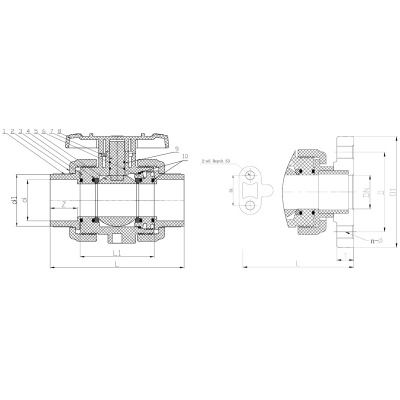

Dimensiones table（mm）

HG/DIN

DN	L1	ostium tabernaculi finis					Butt iuncta finem
		UPVC，CPVC			PPH，PVDF（welded）		PE，PPH
		d	Z	L #	d	L #	d1	d	L
									Brevis	Long
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	s	s3	Post finem		Finis flanged
				d	L (#)	D	n	ф	L
									UPVC，CPVC		PPH，PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7.3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7.3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7.3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	s	s3	ostium tabernaculi finis
					UPVC，CPVC				PPH，PVDF（welded）
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7.3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7.3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7.3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	Post finem			Finis flanged
	d		L (#)	D		n		ф		L
										UPVC，CPVC	PPH，PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Valvulae verae unio pilae coniungunt iter plenum-borosum cum nexu amovibili coniunctionis ad utrumque finem, dans plantae valvae quae validam pressionem perficit manens facile ad servitium vel ab linea removendum.

Clavis lineamenta:
• Planum gerens consilium cum crassiore muri crassitudine sustinet aestimationes pressionum ad PN16 in UPVC, CPVC, et PVDF materias.
• Libitum densis artificium manubrium in loco plene aperto vel plene clauso munit ad salutem et lockout processum perficiendum.
Amplitudo DN15-50 aestimantur pro servitio vacuo plena, congruentia in applicationes negativas pressuras extendentes.
• Corpus longitudo designat requisita HG-vexillum superat, praebens pilam densiorem, sigillum PTFE crassiorem, et obturaculum interiorem fortius et filum ad diuturnitatem maiorem diuturnitatem.
• Valva a manuali ad automatico (pneumatica vel electrico) converti potest sine reposito corpore, protegens primam institutionem collocationis ut automationis necessitatem evolvere.
• Fundum stantem cum foramine inserto permittit valvulam ad scamnum vel tabulam adigendum, utens tantum inserta metallica, sine bracketry addito.
• manubrium removere et in tabulas elevatas collocare tabellarius celerem, levem disassemblem ad victum permittit.

Campus experientia ostendit institutionem errorum in limbis officinarum posse inaequales accentus in nucibus unionis ponere, ducens ad damnum lacus vel nucis plus temporis in magnitudinibus. Quam ob rem stylus unio nexus in usu usque ad DN50 commendatur, cum diametris amplioribus valvae globum e consiliorum valvae flanged melius ministratur.

Applicationes typicas includunt skids processus, systemata aquarum curationum, lineas vacuas, et officinas quae postea automantur, faciens hanc valvam flexibilem electionem machinarum, qui optionem agendi volunt ad upgrade modos agendi sine limbo redesignando..

Obfirmo palpate
Finis SWITCH - Ball Valve
Caulis Tractus - Ball Valvulae
Diam Ball - Ball Valve
HDPE End
Materia Polypropylene conductive

Q: Quas certificationes et warantum tibi praebes?

ISO cum 9001, ISO 14001, ISO 45001 et cum licentia Sinarum TS. C% pressio probata ante amet, occurrens ISO 5208 Gradus lacus vexillum. Warantum: XII mensibus a sit amet date.

Q: OEM ordines Recipis? Quid est MOQ?

Ita. Customization available for body material, seal, color, logo and packaging. MOQ pro norma producta proprie est 10-50 frusta; parvi iudicii iussus excipitur. Duc tempus: 15-30 dies.

Q: Quae media sunt Baodi valvulae plasticae aptae?

Secundum materiam: UPVC pro aqua et acida lenia/alkalis (0-60℃); CPVC pro acida calida et chloro-alcali (0-93℃); PVDF pro acida valida, alchimicae puritatis et menstrua (-20-120℃). Liberum delectu consilium available.
